一、電動蝶閥D971X-10 DN125價格產品介紹

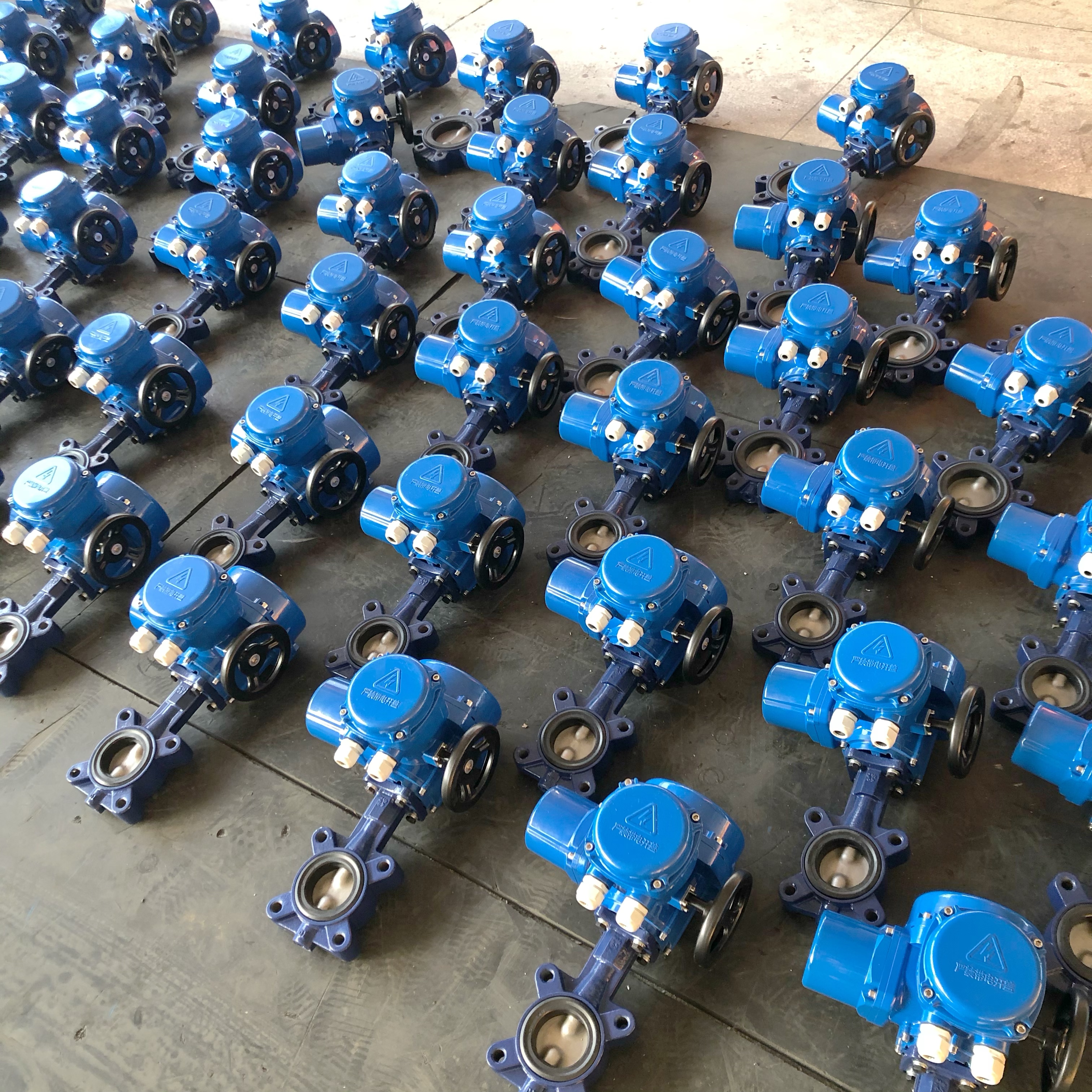

上海湖泉閥門集團有限公司 D971X-10電動對夾式蝶閥，其核心部件是蝶板，它像蝴蝶的翅膀一樣在管道中自由旋轉。具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大,特別是適合于介質是粘稠、含顆粒、纖維性質的場合。蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。產品適用介質石膏漿液、石灰石漿液、回收水、工藝水、空氣、水、污水、煤氣、油品.飲用水、海水、食品、天然氣、蒸汽、油類、酸、堿、鹽、有機化合物.廢水等。蝶閥的蝶板安裝于管道的直徑方向，可適用不同特點的介質。

二、電動蝶閥D971X-10 DN125產品技術參數

電動執行機構技術參數:電源AC110、220、380V、DC24，公稱通徑DN50～1200mm，輸出力矩50N·M～2000N·M，公稱壓力PN0.6、1.0、1.6Mpa，功能選型：開關型、無源觸點型、閥位信號反饋型、智能調節型。適用溫度≤120℃，適用介質水、氣、油品及弱腐蝕性流體，輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V。使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。

也可選用3810系列或PSQ系列，大口徑閥門一般采用380VAC電動執行器。

三、電動蝶閥D971X-10 DN125價格零件材料

零件名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、特殊材料
蝶板	球墨鑄鐵、鑄鋼、不銹鋼、合金鋼
閥軸	2Cr13、不銹鋼
密封圈	各種橡膠、聚四氟乙烯
填料	O型圈、柔性石墨

四、電動蝶閥D971X-10 DN125注意事項

1、請務必接錯電源相序，以免閥門或執行器損壞。

2、通電時禁止手動操作。

3、戶外用時最好給電動執行機構外加防護蓋子，防止老化。

4、開蓋后應擰緊密螺絲，防止進水或灰塵進入執行機構內部。

5、請不要安裝在易爆氣體周?chē)?/span>

6、請確定輸入電壓和配線接點是否正確。

7、禁止超負荷使用電動執行機構。

8、本廠不接受任何對執行機構的不正當改變和維修的責任。

公稱通徑DN	L	H1	H	D1	Z-φd	D	L1
50	43	452	80/112	120/125	4-18	165	208
65	46	475	88/115	136/145	4-18	185	208
80	46/49	516	96/120	160/	8-18	200	208
100	52/56	551	115/140	185	8-18	220	208
125	56/64	566	128/170	210	8-18	220	208
150	56/70	606	140/180	240	8-22	285	256
200	60/76	731	175/210	295	8-22	340	256
250	68/76	778	202/240	355	12-22	395/405	256
300	78/83	830	242/290	410	12-22	445/460	256
350	78/92	996	266/320	470	16-22	505-520	346
400	102	1058	298/350	515/525	16-26	565/580	346
