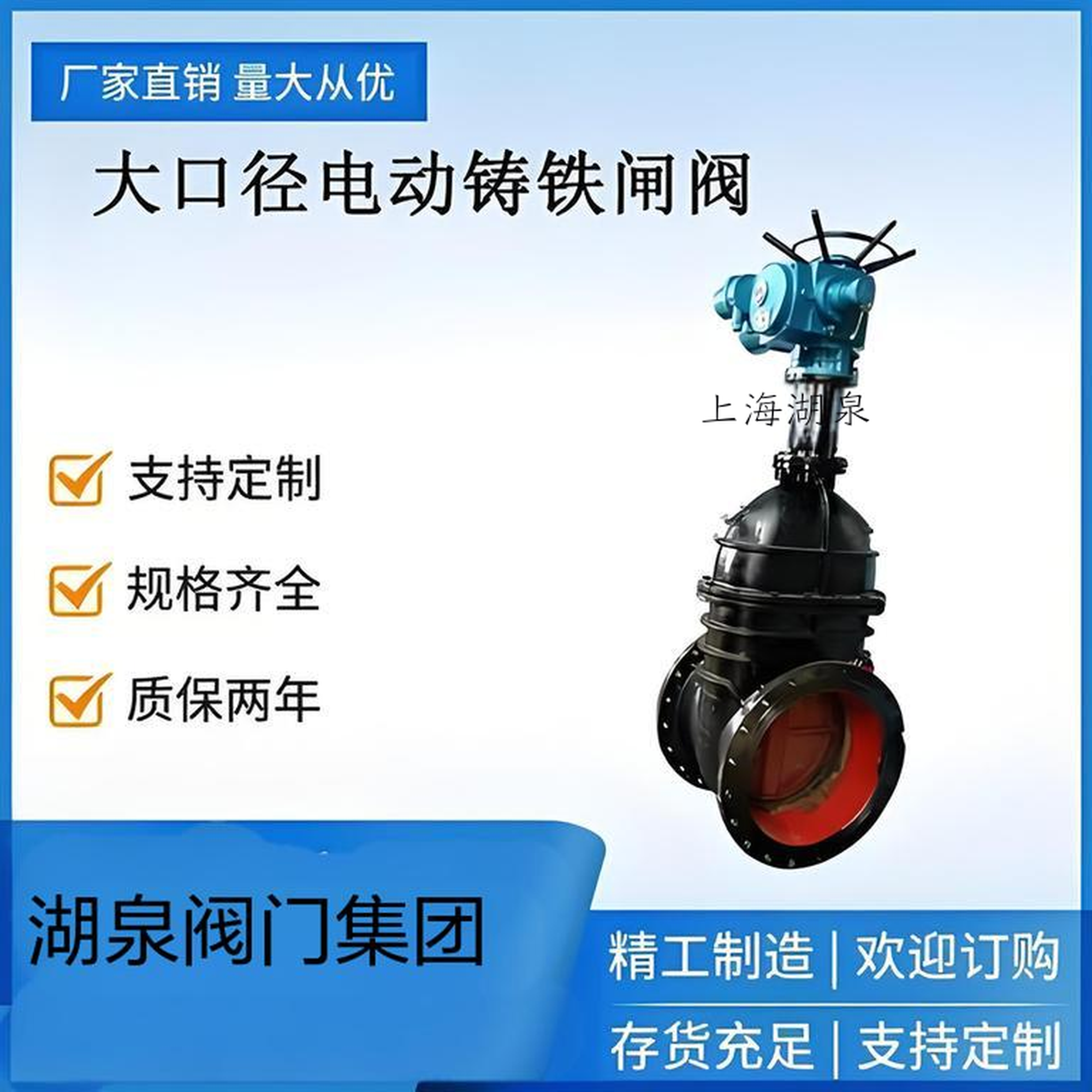

產品名稱：Z945T-10 DN300型暗桿楔式電動閘閥[ 2025-07-25 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
Z945T-10型暗桿楔式電動閘閥（DN300）是專為公稱壓力≤1.0MPa的管路設計的啟閉設備，適用于石油、化工、制藥及電力等行業，可控制蒸氣、水、油品等介質的流通。其核心結構采用暗桿楔式設計，閥體材質為灰鑄鐵，閘板材質為灰鑄鐵+黃銅密封面，閥桿采用碳鋼或銅材質。
性能參數
- 公稱壓力：1.0MPa
- 試驗壓力：強度1.5MPa，密封1.1MPa
- 適用溫度：≤100℃
- 適用介質：蒸氣、水、油品
- 連接方式：法蘭連接
結構特點
- 楔式閘板設計提升密封性能
- 暗桿結構節省空間，適合管道安裝
- 閥體與閥蓋采用灰鑄鐵材質，耐腐蝕性強
- 閘板與閥座密封面材質為黃銅或灰鑄鐵組合，耐磨性高
尺寸信息
公稱通徑DN300對應的尺寸參數需根據具體型號確認，通常包含以下關鍵指標：
長度（L）：約325mm
寬度（D）：約380mm
重量：約85kg
法蘭間距（D1/D2）：根據實際工程需求定制
該閥門符合工業管道標準安裝尺寸，適配常見法蘭連接規范。
主要零件材料
零件名稱 Z945T-10(黃銅密封) Z945W-10(本體密封) 閥體、閥蓋 灰鑄鐵 灰鑄鐵 閘 板 灰鑄鐵＋黃銅 灰鑄鐵 閥 桿 碳鋼(銅) 碳鋼(銅) 閥桿螺母 青銅（球鐵） 青銅（球鐵） 主要性能規范
產品型號 公稱壓力 （MPa） 強度試驗（MPa） 密封試驗（MPa） 適用溫度 （℃） 適用介質 Z945T-10 1.0 1.5 1.1 ≤100 蒸氣、水、 Z945W-10 ≤100 油品
型 號 公稱通徑
DN(㎜)尺寸 重量(㎏ L D D1 D2 b-f z-фd H H1 L1 L2 Z945T/W-10 100 229 215 180 155 22-3 8-ф18 757 594 161 391 88 125 254 245 210 185 24-3 8-ф18 802 639 161 391 10 150 267 280 240 210 24-3 8-ф23 843 680 161 391 122 200 330 335 295 265 26-3 8-ф23 993 830 161 391 178 250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239 300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323 350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431 400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555 500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908 600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148 700 660 895 840 800 40-5 24-ф30 1976 258 318 1800 800 720 1010 950 905 44-5 24-ф34 2136 258 318 2340
