產品名稱：PZII500礦用防爆電動配水閘閥[ 2026-03-10 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

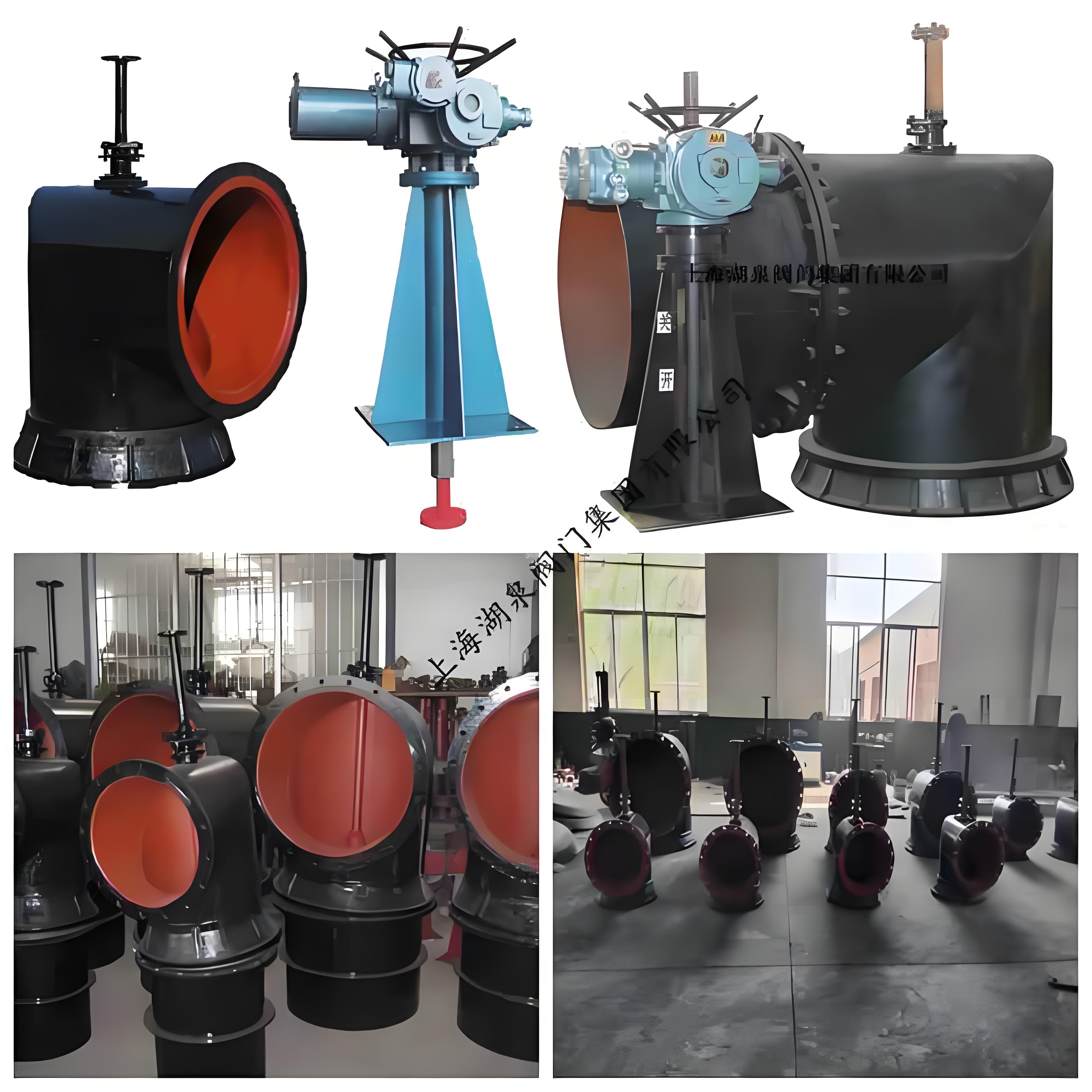

- PZII500礦用防爆電動配水閘閥是一款專為礦山井下泵房吸水井配水設計的自動化控制閥門。該產品在傳統手動配水閘閥的基礎上進行了改良，集成了防爆型電動裝置，旨在滿足煤礦等礦山實現水泵房無人值守和全自動化生產的需求。
一、 產品概述與核心用途
該閥門屬于直角式閘閥，其啟閉件（閘板）的運動方向與流體方向垂直，僅能實現全開或全關功能，不具備調節和節流作用。其主要應用于礦山井下各吸水井的配水工作，也可用于選礦廠、水處理等場景的水池泄水。 其工作介質為清水或污水，介質溫度通常不超過80攝氏度。二、 產品型號與技術參數
- 產品型號：PZII-500。其中“PZ”代表配水閘閥，“II”代表二次改進型或電動型，“500”指公稱通徑為500毫米。
- 公稱通徑：500毫米。
- 公稱壓力：0.1MPa至0.2MPa。
- 閥體材料：通常為鑄鐵或碳鋼。
- 密封材料：橡膠，確保良好的密封性能。
- 連接方式：法蘭連接。
- 外形規格：約16501140980毫米。
- 重量：約260公斤（閥體部分），若包含連接桿等全套組件，重量會相應增加。
- 電源電壓：通常為380V/660V，適用于煤礦井下供電環境。
- 防爆標志：具備ExdIMb煤安（礦用產品安全標志）隔爆型認證，確保在易燃易爆的礦山環境下安全運行。
三、 產品結構與工作原理
該閥門主要由以下幾部分組成：- 防爆電動操縱裝置：作為動力源，替代人工操作，實現遠程或自動控制，操作方便快捷。
- 閥體與閥瓣（閘板）：閥體為焊接件或鑄造件，下部裝有錐形密封環；閥瓣由焊接件與橡膠墊構成，通過鉸接方式與閥桿連接，共同形成密封部分。其密封可依靠介質壓力實現自密封，或通過外力強制密封。
- 閥桿與連接桿：閥桿與閘板作直線運動（明桿結構）。連接桿用于連接閥桿與地面的操縱裝置，其長度可根據配水井底板至泵房底板的高度差定制，常見規格有3.5米、4米、4.5米、5米等。
- 短管：用于埋入配水井井壁的焊接連接管。
四、 核心特點與優勢
- 自動化與防爆設計：集成礦用防爆電動裝置，支持遠程控制，是實現礦山泵房自動化、減少井下人工值守的關鍵設備。
- 密封性能可靠：采用橡膠密封與錐形密封環設計，密封效果好，能有效防止泄漏。
- 操作靈活便捷：電動驅動使得啟閉操作省力、迅速，且可通過控制系統集成實現智能化管理。
- 結構堅固耐用：針對礦山環境設計，能承受一定的水壓（0.1-0.2MPa），適用于常溫水質工況。
- 定制化適配：連接桿長度等部件可根據現場實際安裝高度進行定制，安裝靈活性高。
五、 安裝注意事項
安裝時需預留井壁短管孔和地面操縱臺基礎孔，固定支撐槽鋼，并通過連接桿將閥體與操縱裝置連接。安裝后需檢查整個機構操作的靈活性。 產品在存放期間，絲杠等部件應涂防銹油脂，閥門部件應避免沾染油脂以防橡膠老化。
六、 產品系列與選型
該產品屬于PZ系列礦用配水閘閥的一員。該系列包含從PZI-400到PZI-1000等多種公稱直徑型號，其中“PZ1”或“PZI”型通常為手動操作版本，而“PZII”型則為電動操作版本。 用戶可根據井徑尺寸、自動化需求及預算進行選擇。
