產品展示Products show

對夾蝶閥閥門首頁 > 產品展示 > 蝶閥 > 對夾蝶閥 >

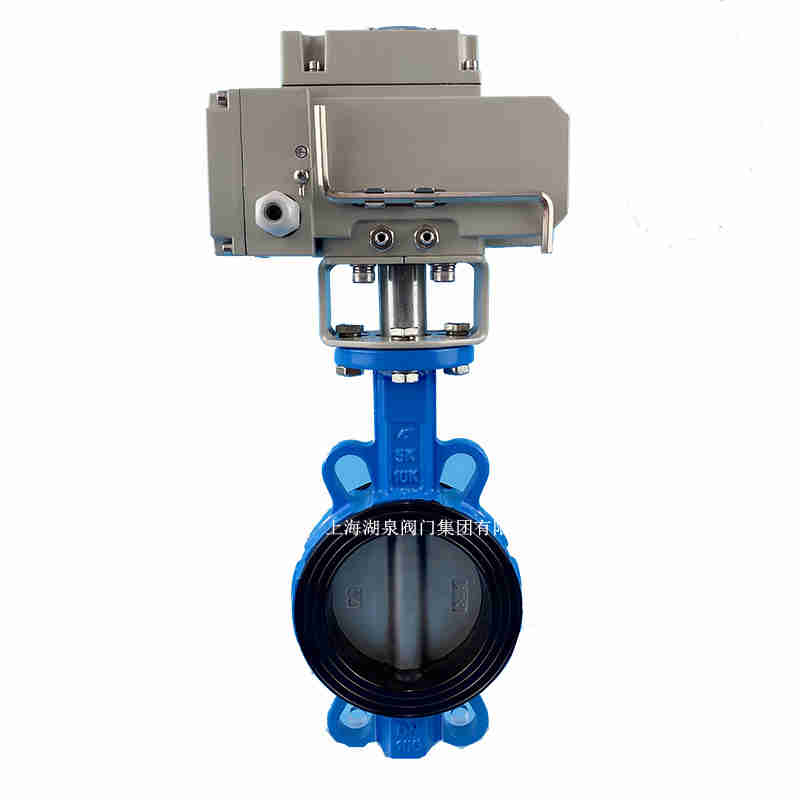

產品名稱：對夾式的電動蝶閥定做商家[ 2022-09-02 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、對夾式的電動蝶閥定做商家產品介紹

上海湖泉閥門集團有限公司電動蝶閥適用于需要流量調節的場合。蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理最適合制作大口徑閥門。當要求蝶閥作控制流量使用時，最重要的是正確選擇蝶閥的尺寸和類型，使之能恰當地、有效地工作。中線蝶閥通常，在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快（1/4轉）。低壓截止（壓差小），推薦選用蝶閥。在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，具有磨蝕性介質時，可以選用蝶閥。在特殊工況條件下節流調節，或要求密封嚴格，或磨損嚴重、低溫（深冷）等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置地三偏心或雙偏心地專用蝶閥。

二、對夾式的電動蝶閥定做商家產品主要技術參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	氣密封試驗	0.6	0.6	0.6	0.6
適用溫度	-23℃～200℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	氣傳動、電傳動

三、對夾式的電動蝶閥定做商家產品主要零件材料

零件名稱	材料
閥體	（球墨鑄鋼、鑄鋼、不銹鋼）+F46
蝶板	（灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料）+F46
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

通徑			主要尺寸			1.6MPa			2.5MPa			4．OMPa
mm	nich	L		H	H1	D 1	Z-φMd	a	D1	Z-φMd	a	D1	Z-φMd	a
50	2	43		72	200	125	4-φ18	45。	125	4-φ18	45°	125	4-φ18	45°
65	21/2	46		110	225	145	4-φ18	45。	145	4-φ18	22°30´	145	4-φ18	22°30´
80	3	49		115	240	160	4-φ18	22°30´	160	4-φ18	22°30´	160	4-φ18	22°30´
100	4	56		130	255	180	4-φ18	22°30´	190	4-φ22	22°30´	190	4-φ22	22°30´
125	5	64		150	305	210	4-φ18	22°30´	220	4-φ26	22°30´	220	4-φ26	22°30´
150	6	70		165	325	240	4-φ22	22°30´	250	4-φ26	22°30´	250	4-φ26	22°30´
200	8	71		210	380	295	4-φ22	15°	31O	4-φ26	15°	320	4-φ30	15°
250	10	76		245	410	355	4-φ26	15°	370	4-φ30	15°	385	4-φ33	15°
300	12	83		280	460	410	4-φ26	15°	430	4-φ30	11°15´	450	4-φ33	11°30´
350	14	92		315	525	470	4-φ26	11°15´	490	4-φ33	11°15´	51O	4-φ36	11°30´
400	16	102		345	545	525	4-φ30	11°15´	550	4-φ36	11°15´	585	4-φ39	11°30´
450	18	114		380	630	585	4-M27	9°	600、	4-M33	9°	610	4-M36	9°
500	20	127		415	650	650	4-M30	9°	660	4-M33	9°	670	4-M39	9°
600	24	154		460	680	775	4-M33	9°	770	4-M36	9°	795	4-M45	9°
700	28	165		488	780	840	4-M33	7°30´	875	4-M39	7°30´
800	32	190		572	860	950	4-M36	7°30´	990	4-M45	7°30´
900	36	203		628	900	1050	4-M36	6°26´	1090	4-M45	6°26´
1000	40	216		698	1000	1170	4-M39	6°26´	1210	4-M52	6°26´
1200	48	254		810	1100	1390	4-M45	5°38´	1420	4-M52	5°38´
1400	56	279		940	1200	1590	4-M45	5°
