產品名稱：多功能水泵控制閥門JD745X- 25C\DN200[ 2025-06-20 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

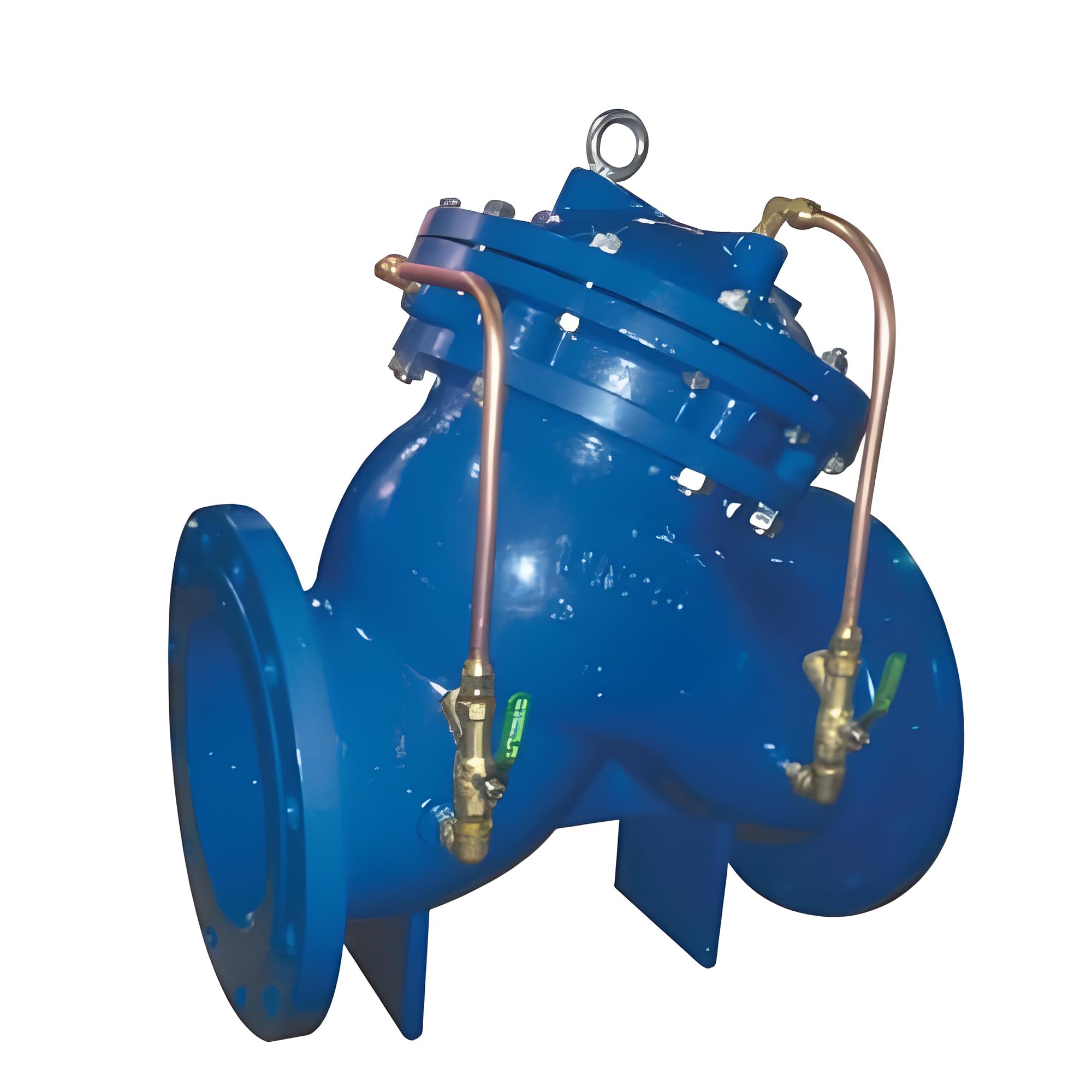

‌ JD745X多功能水泵控制閥 ‌是一種通過高溫鑄造技術制造的閥門，主要用于人防工程管道截止或調節，廣泛應用于自動噴水系統、給排水管路、消防栓給水系統等方面。該閥門通過介質自身壓力實現開泵時緩開、關泵時先快速關閉后緩閉的功能，有效消除水錘危害，保證用水安全‌。

主要特點
- ‌防止水錘效果好‌：JD745X多功能水泵控制閥將緩開、止回速閉、緩閉等技術原理一體化，有效防止開泵和停泵時產生的水錘對供水管路和水泵的損害‌。
- ‌操作方便‌：無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能，通過設定調節閥開度可得到合適的控制參數‌。
- ‌節能效果好‌：閥體采用全通道、直流式、流線型設計，水力損失小，流量大，具有顯著的節能效果‌。
工作原理

當水泵啟動時，水壓作用于主閥閥盤下面和控制室下腔，使主閥開啟?？刂剖疑锨坏乃?jīng)過調節閥緩緩排到出口端，主閥緩緩開啟。通過設定調節閥的開度，可以得到合適的主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，主閥芯在自重和彈簧作用下快速關閉大部分開度，防止水倒流。余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，形成緩沖，防止壓力劇增‌。

應用場景

JD745X多功能水泵控制閥廣泛應用于高層建筑給水系統、消防與生活用水并聯系統、市政供水系統等領域。它能夠有效防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全‌。

主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	緩閉時間(S)	最低動作壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 （可調）	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4	3-60 （可調）	≥0.07	水	0-80

主要零件材料

閥體,閥蓋密封圈O型圈	鑄鐵/鑄鋼丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套活塞（活塞型）	2Cr13/不銹鋼
膜片（膜片型）	夾織物丁腈橡膠
調節閥球閥	銅合金/不銹鋼
過濾器	304不銹鋼

部件列表

1、主閥2、流量調節閥3、過濾器

連接尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPo	2.5MPa	1.0MPa	1.6MPa	2 5MPa	1.0MPa
50	203	293	165	165	165	125	125	125	4-18
65	216	328	185	185	185	145	145	145	4-18
80	248	364	200	200	200	160	160	160	8-18
100	283	418	220	220	235	180	180	190	8-18
125	330	481	250	250	270	210	210	220	8-18
150	356	543	285	285	300	240	240	250	8-22
200	444	673	340	340	360	295	295	310	8-22
250	533	792	395	405	425	350	355	370	12-22
300	600	927	445	460	485	400	410	430	12-22
350	622	957	505	520	555	460	470	490	16-22
400	698	1188	565	580	620	515	525	550	16-26
450	775	1218	615	640	670	565	585	600	20-26
500	811	1256	670	715	730	620	650	660	20-26
600	900	1600	780	840	-	725	770	-	20-30
700	980	1750	895	910	-	840	840	-	24-30
800	1120	1900	1015	1025	-	950	950	-	24-33
900	1220	2100	1115	-	-	1050	-	-	28-33
1000	1320	2400	1230	-	-	1160	-	-	28-36
