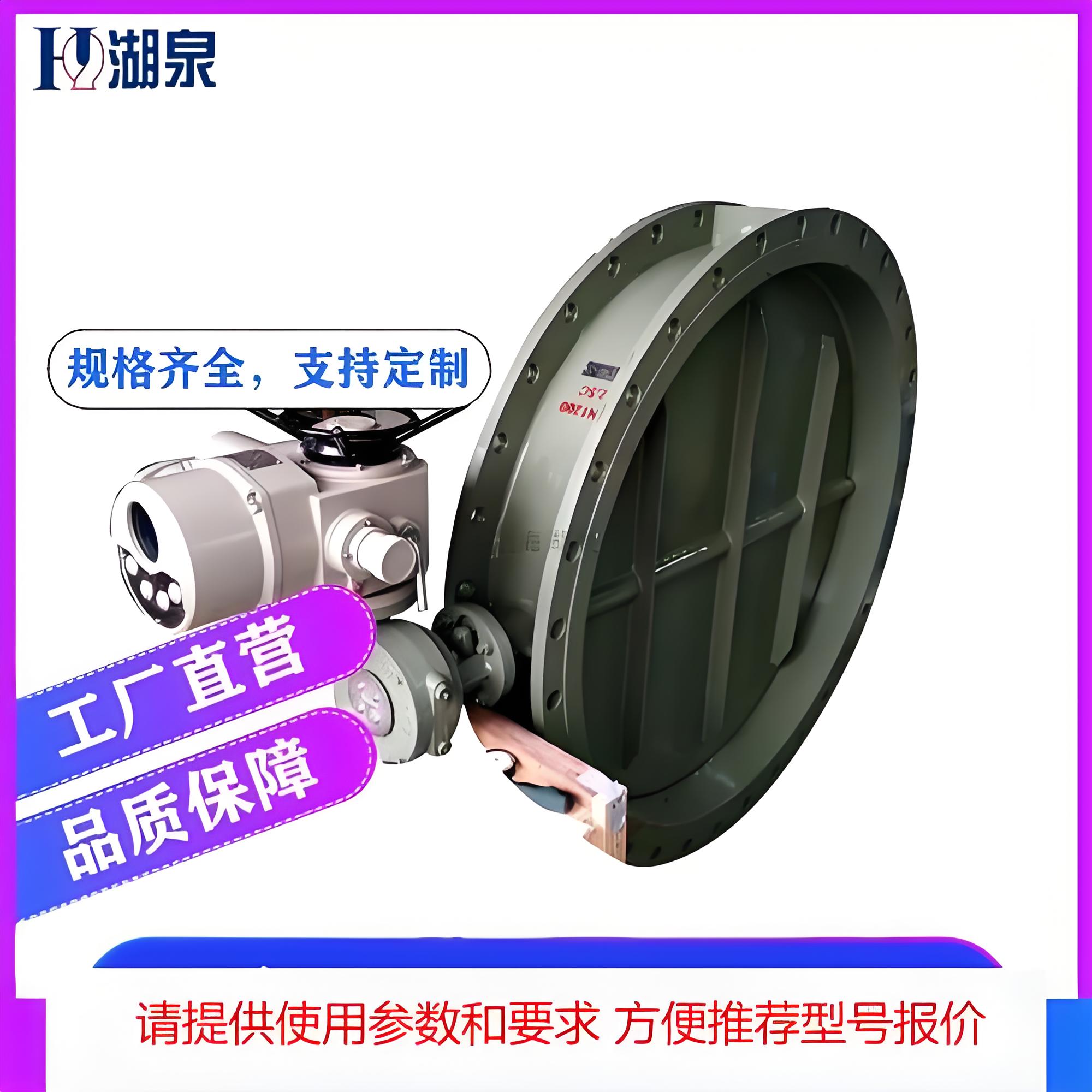

產品名稱：d941w-1c電動通風蝶閥哪家專業[ 2025-06-20 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

D941W-1C電動通風蝶閥是一種廣泛應用于工業、冶金、環保等領域的調節設備，主要用于通風除塵系統、煤氣管道及煙氣管道中控制介質流量或截流‌‌。該閥門采用中線式碟板與短結構鋼板焊接設計，結構緊湊且流阻小，適用于低壓差、大口徑（DN50～2000mm）、大流量場合‌。

主要特點
- ‌結構緊湊‌：采用中線式碟板與短結構鋼板焊接設計，結構緊湊且流阻小‌。
- ‌操作力矩小‌：?jiǎn)㈤]迅速，操作方便，省力靈巧‌。
- ‌適用范圍廣‌：適用于煤氣、含塵氣體、煙道氣等介質，廣泛應用于冶金、電站、石油、化工等工業領域‌。
- ‌驅動方式多樣‌：可配備角行程電動執行器、蝸輪傳動裝置或氣動裝置，實現開關控制或智能調節（4～20mA信號）‌。
應用領域
- ‌冶金行業‌：用于煙氣除塵系統及煤氣管道流量調節‌。
- ‌環保工程‌：應用于通風凈化裝置及工業廢氣處理管道‌。
- ‌電力行業‌：配套于煙道氣排放控制系統‌。
技術參數
- ‌適用介質‌：煤氣、含塵氣體、煙道氣
- ‌驅動方式‌：電動、氣動等
- ‌閥體材料‌：鑄鋼、不銹鋼等，適應不同介質溫度及腐蝕性環境‌

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1344	490	16-18	12
900	1040	990	200	1444	540	16-18	14
1000	1140	1090	220	1544	590	20-18	14
1100	1240	1190	220	1644	640	20-18	14
1200	1340	1290	240	1744	690	20-18	14
1300	1440	1390	240	1864	760	20-18	16
1400	1540	1490	260	2020	810	24-18	16
1500	1640	1590	260	2120	860	24-18	16
1600	1740	1690	280	2240	980	24-18	16
1700	1840	1790	280	2340	1030	28-22	16
1800	1940	1890	300	2440	1096	28-22	16
1900	2040	1990	300	2540	1146	32-22	16
2000	2150	2090	320	2640	1196	32-26	16
2200	2360	2300	340	3252	1296	36-26	16
2400	2560	2500	360	3452	1396	36-26	18
2600	2760	2700	380	3652	1496	40-26	18
2800	2960	2900	400	3852	1596	40-26	18
3000	3190	3110	400	3896	1698	44-30	18
3200	3390	3310	440	4110	1798	44-30	20
3400	3590	3510	440	4396	1898	48-30	20
3600	3790	3710	480	4636	1998	48-30	20
3800	4000	3910	480	4886	2098	52-30	22
4000	4210	4120	520	5160	2210	52-30	22
