產品名稱：電動不銹鋼球閥[ 2020-06-24 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

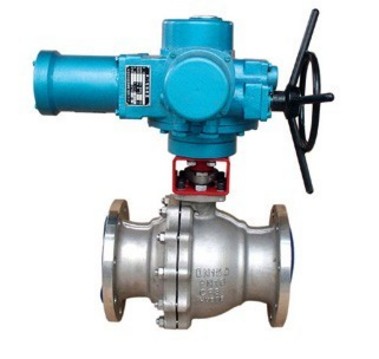

一、電動不銹鋼球閥產品簡介：
我公司生產的Q941F電動不銹鋼球閥是由電動執行器和不銹鋼球閥經過調試后組成的，不銹鋼電動球閥是由湖泉閥門自主設計、開發、制造的一款產品，只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

二、電動不銹鋼球閥產品特點：
1、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封。
4、閥桿密封可靠，且密封能力隨著介質的壓力增高而增大。
5、具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，確保閥桿密封。
7、防靜電功能：產生的靜電導出。

三、電動不銹鋼球閥主要技術參數和執行標準:

Q941F-16
通徑DN	L	D	K	D1	n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
四、電動不銹鋼球閥性能規范
公稱通徑mm DN15-DN300
材料代號 C P R
主要零件閥體 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈增強聚四氟乙烯對位聚苯金屬密封
填料聚四氟乙烯柔性石墨
適用工況適用介質 蒸汽、水、油品硝酸類醋酸類
適用溫度 -28℃ - 300℃
執行器型號 DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力 0.4-0.7MPa

五、電動不銹鋼球閥主要外形連接尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
