產品名稱：電動高壓閘閥Z961Y[ 2020-12-08 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動高壓閘閥Z961Y產品介紹
上海湖泉閥門有限公司高壓電動閘閥Z961Y專注電動閥生產,做工精密,品質上乘,倉庫現貨供應!湖泉閥門有著多年生產歷史,所產閘閥應用于眾多行業,滿足不同需求, 閥門高壓,高壓快速排閥,專注工業閥門,高壓閥門規格型號,性能穩定,中部采用無閥蓋壓力自緊式,在高溫高壓工 況下具有良好的密封性能.自密封圈有兩種材料,一種是低碳鋼,另一種是柔性石墨316絲(網).密封面上層焊鉆基硬質合金,其加工后的純金屬層≥3mm, 具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長.支管兩端為焊接結構,焊按坡口可按標準或用戶要求制作.適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上.專注工業閥門,高壓閥門規格型號,性能穩定,正品質量保障。
二、電動高壓閘閥Z961Y產品結構特點
1、抗高溫蠕變設計
2、閥桿采用滲氮型沉淀硬化不銹鋼
3、有手動、齒輪(傘形齒輪和正齒輪)傳動、電動
4、中部無閥蓋壓力自緊式連結
5、閘板為要楔式彈性單閘板或楔式雙閘板結構
6、閘板/閥座雙面堆焊鉆基硬質合金
三、電動高壓閘閥Z961產品主要性能參數
產品型號
公稱壓力試驗壓力(MPa) 工作壓力(MPa) 工作溫度(℃) 適用介質 強度試驗 密封試驗/上密封實驗 Z961Y-250 25 37.5 27.5 - ≤425 水、蒸汽、蒸汽 Z962H-320 32 48 36 - ≤425 Z960Y-P54100 - 30 22 540℃為10MPa ≤540 Z962Y-P54170 - 48 36 540℃為17 MPa ≤540
四、電動高壓閘閥Z961Y產品執行標準
設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗 GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 JT/T9092 五、電動高壓閘閥Z961Y產品性能范圍
型號 公稱壓力 試驗壓力 工作溫度(℃) 適用介質 強度試驗 水密封試驗 上密封試驗 氣密封試驗 Z961Y 1.6 2.4 1.76 1.76 0.6 ≤200 醋酸、硝酸類 Z961Y 2.5 3.75 2.75 2.75 0.6 ≤200 Z961Y 4 6 4.4 4.4 0.6 ≤200 Z961Y 6.4 9.6 7.04 7.04 0.6 ≤200 Z961Y 10 15 11 11 0.6 ≤200 Z941W-160P(R) 16 24 17.6 17.6 0.6 ≤200
六、電動高壓閘閥Z961Y主要連接尺寸和外形尺寸

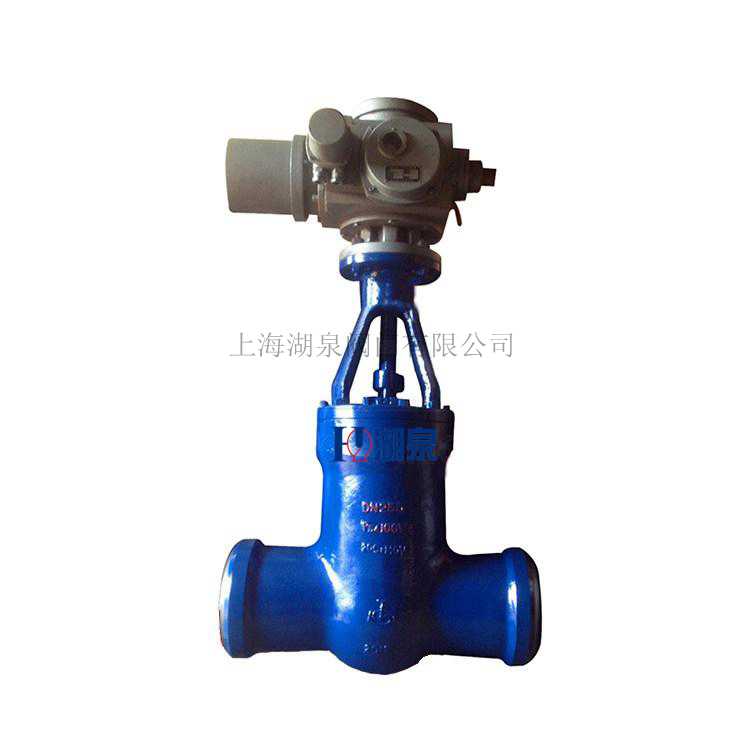

4.0MPa DN L D D1 D2 D6 b n-φd 電裝型號 L1 H DO 凹凸法蘭 40 200 145 110 85 76 18 4-φ18 DZWl0 590 630 365 MFM 50 250 160 125 100 88 20 4-φ18 DZWlO 590 691 365 Z961Y 65 280 180 145 120 110 22 8-φ18 DZWl0 590 711 365 Z961Y 80 310 195 160 135 121 22 8-φ18 DZWl5 590 775 365 Z961Y 100 350 230 190 160 150 24 8-φ23 DZW20 590 871 365 Z961Y 125 400 270 220 188 176 28 8-φ25 DZW20 590 948 365 Z961Y 150 450 300 250 218 204 30 8-φ25 DZW30 810 1028 470 40 200 550 375 320 282 260 38 12-φ30 DZW30 810 1325 470 40P 250 650 445 385 345 313 42 12-φ34 DZW45 810 1400 470 40R 300 750 510 450 408 364 46 16-φ34 DZW60 830 1653 550 40I 350 850 570 510 465 422 52 16-φ34 DZW90 830 1791 550 400 950 655 585 535 474 58 16-φ41 DZWl20 870 2092 320 500 1150 755 670 612 576 62 20-φ48 DZW250 870 2465 320 600 1350 890 795 730 678 62 20-φ54 DZW350 1170 - 570 700 1450 995 900 835 768 68 24-φ54 DZW500 1170 - 570 800 1650 1135 1030 960 876 76 24-φ58 DZW800 1060 - 50 七、電動高壓閘閥Z961Y產品圖
