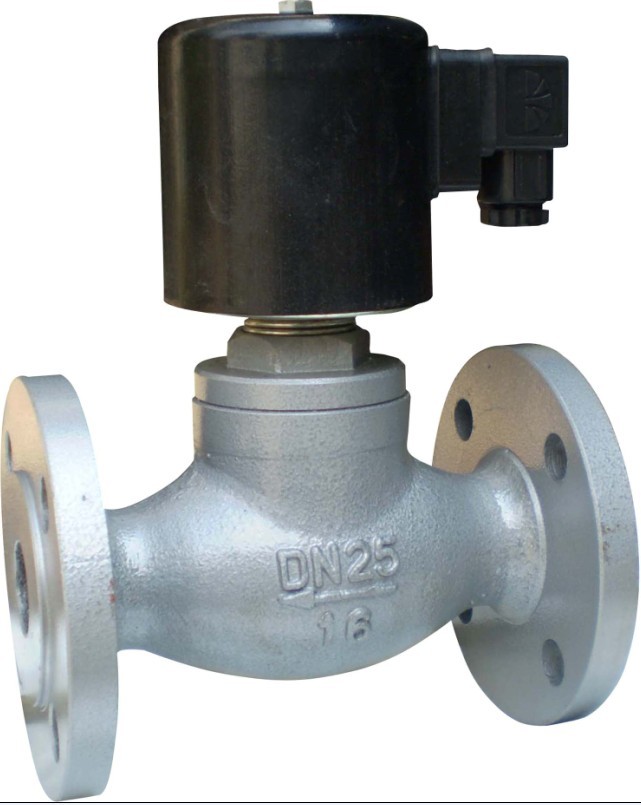

產品名稱：ZQDF蒸汽電磁閥（絲口/法蘭 0~1.6MPa ≤200℃）[ 2013-08-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

ZQDF蒸汽電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制從而對次同中的溫度、流量、壓力等參數進行自動調節或遠程控制。

ZQDF蒸汽電磁閥產品可廣泛應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中，ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

產品特點：

耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。

耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。

耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。

耐冷凝：蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

產品主要性能參數：

ZQDF蒸汽電磁閥主要性能參數
工作介質	蒸汽及其他腐蝕性氣體
介質溫度℃	≤200
公稱壓力（MPa）	1.6
工作壓力（MPa）	0.05~1.6						0.1~1.6
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系（KV）	按JB/T7352-94規定
泄漏量（ml/min）	按JB/T7352-94·F規定
公稱通徑（mm）	15	20	25	32	40	50		65	80	100	125	150
功耗（VA）	40、30			30

產品訂貨須知：

一、①蒸汽電磁閥產品名稱與型號②蒸汽電磁閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的蒸汽電磁閥型號，請按蒸汽電磁閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.topmain.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

產品主要外形及結構尺寸：

ZQDF蒸汽電磁閥主要外形及結構尺寸
公稱通徑（DA）	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	176	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	181	150	105	75	56	16	2	4 -Φ14
25	153	110	1	210	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	221	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	230	200	150	110	84	18	3	4 -Φ18
50	192	162	2	252	230	165	125	99	20	3	4 - Φ18
65	-	-	-	265	290	185	145	118	20	3	4 -Φ18
80	-	-	-	376	310	200	160	132	20	3	8 -Φ18
100	-	-	-	373	350	220	180	156	22	3	8 -Φ18
