產品名稱：z945x-16Q DN300暗桿彈性座封法蘭電動閘閥[ 2023-12-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

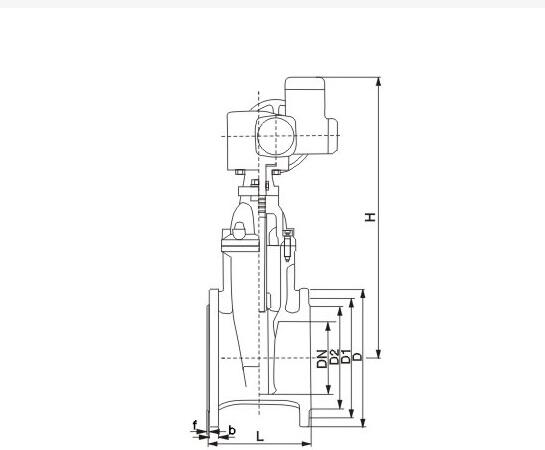

結構圖片

一、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥介紹

上海湖泉閥門集團有限公司暗桿彈性座封閘閥是一種新型的閥門，具有結構簡單、操作方便、密封性能好等特點。該閥門采用彈性座封結構，使得閥門在開啟和關閉過程中能夠...主要由閥體、閘板、閥蓋、閥桿和驅動裝置等組成,啟閉時旋轉手輪或驅動裝置即可,本閥內外表面采用無毒粉體環氧樹脂涂裝,閘板內外采用橡膠...工作原理是通過桿桿和彈性座的配合來實現閥門的開閉。桿桿采用特殊的材料制成，具有抗腐蝕和耐磨損的特性。彈性座則使用橡膠或其他彈性材料制成，能夠承受高壓力和高溫環境下的使用。它的密封性能非常良好。它的設計使得閥門能夠完全關閉，從而有效防止介質泄漏。同時，彈性座能夠自動調節閥門的密封性能，使其在不同溫度和壓力條件下都能夠保持良好的密封效果。暗桿彈性座封閘閥還具有良好的控制性能。它的閥門開啟和關閉操作非常靈活，能夠迅速響應操作者的指令。同時，該閥門能夠在高流量和高壓力下工作，確保介質能夠順利通過。

z945x-16Q DN300暗桿彈性座封法蘭電動閘閥

二、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥零部件

序號	零件名稱	材料名稱
1	閥體	HT200	QT450	WCB
2	閘板	球墨鑄鐵外覆三元乙丙、NBR
3	內六角螺栓	碳化處理	碳化處理	碳化處理
4	密封圈	NBR	NBR	NBR
5	閥蓋	HT200	QT450	WCB
6	閥桿	不銹鋼	不銹鋼	不銹鋼
7	O形密封圈	NBR	NBR	NBR
8	止推軸承	錫青銅	錫青銅	錫青銅
9	螺栓	不銹鋼	不銹鋼	不銹鋼
10	壓蓋	球墨鑄鐵、鑄鋼
11	防塵罩	NBR	NBR	NBR
12	手輪	鑄鐵	鑄鐵	鑄鐵

三、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥性能參數

公稱壓力PN(MPa)	1.0	1.6	2.5
殼體試驗壓力(MPa)	1.5	2.4	3.75
密封試驗壓力(MPa)	1.1	1.76	2.75
*進口壓力(MPa)	1.0	1.6	2.5
法蘭標準	GB/T 17241.6、 GB/T 9113
試驗標準	GB/T 13927 、AP1598
適用介質	水、油、氣等
工作溫度	0~80℃

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	Ha
	50	178	313
	65	190	332
	80	203	372
	100	229	424
	125	254	497
	150	267	562
1.0-1.6	200	292	680
	250	330	837
	300	356	948
	350	381	1010
	400	406	1220
	450	432	1280
	500	457	1480
	600	508	1665
