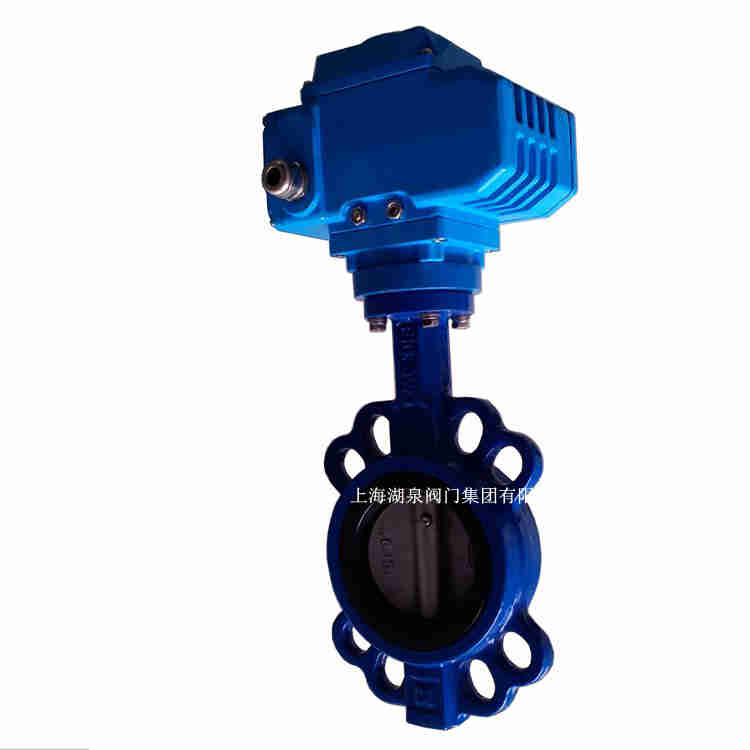

對夾式電動蝶閥外形尺寸，安裝圖

[ 2022-09-26 ]

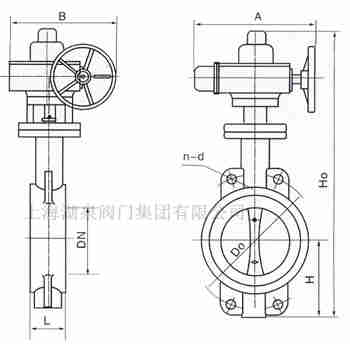

對夾式電動蝶閥外形尺寸連接尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.6MPa		1.0 MPa		1.6 MPa
毫米	英寸	L	H	Ho	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	125	130	4-14	146	4-18	145	4-18
80	3	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	431	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	556	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	706	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	1338	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	1476	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	1476	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	1600	2180	48-42	2230	48-48	2230	48-62

對夾式電動蝶閥外形尺寸技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式、對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

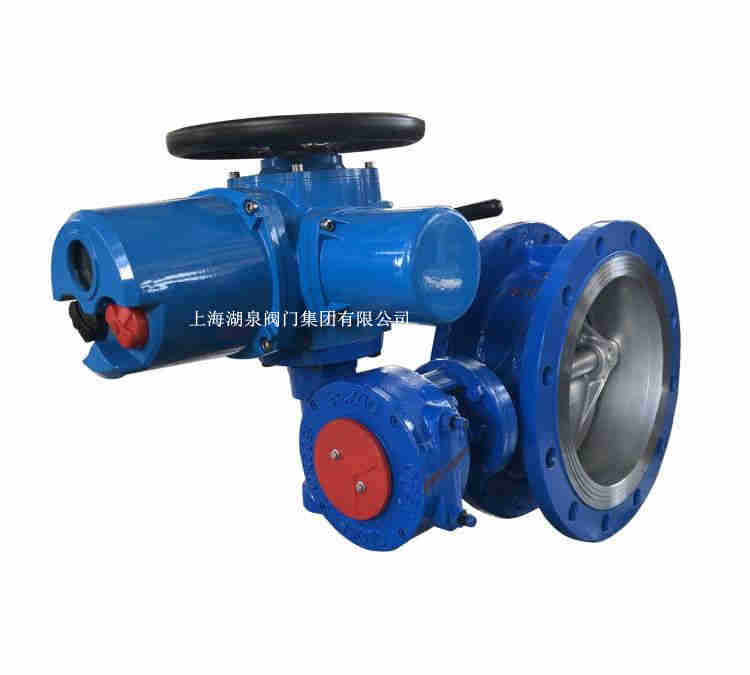

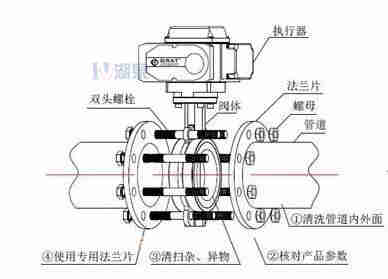

一、對夾式電動蝶閥外形尺寸安裝方法步驟(左邊是對夾式;右邊是法蘭式)：

1、檢查蝶閥表面情況。
2、檢查蝶閥銘牌上的參數，使用工況，實用介質，電源電壓等。
3、安裝前保證蝶閥處于關閉狀態，防止在安裝過程中蝶閥有雜質進入了密封圈，損壞了密封圈。
4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母。
5、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
6、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整;如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。

1、首先將法蘭密封圈固定在閥體上或者管道法蘭上，然后將蝶閥放置于預安裝的兩片法蘭之間;
2、將兩端螺栓螺母分別輕輕插入兩端對應的法蘭孔；注意不要擰緊螺栓，(法蘭式蝶閥需調整墊片位置)，確保角度和安裝位置正確后，然后再將螺母對角稍加擰緊以校正法蘭面的平面度;
3、將法蘭利用點焊固定于管道上;如果是更換蝶閥，則可以直接擰緊螺栓;
4、閥門安裝好后，手動操作一下閥門開啟關閉是否正常。如果正常則說明管道和蝶閥沒有干涉;
注：電動蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在接通電源前，要先手動啟開到一半(50%)位置，再按電動開關，檢查開關，檢查指示盤方向閥門開啟方向即可。
