電動調節閥ZDLP-DN40-PN25說明書及選型手冊

[ 2024-09-11 ]

更多產品點擊：調節閥

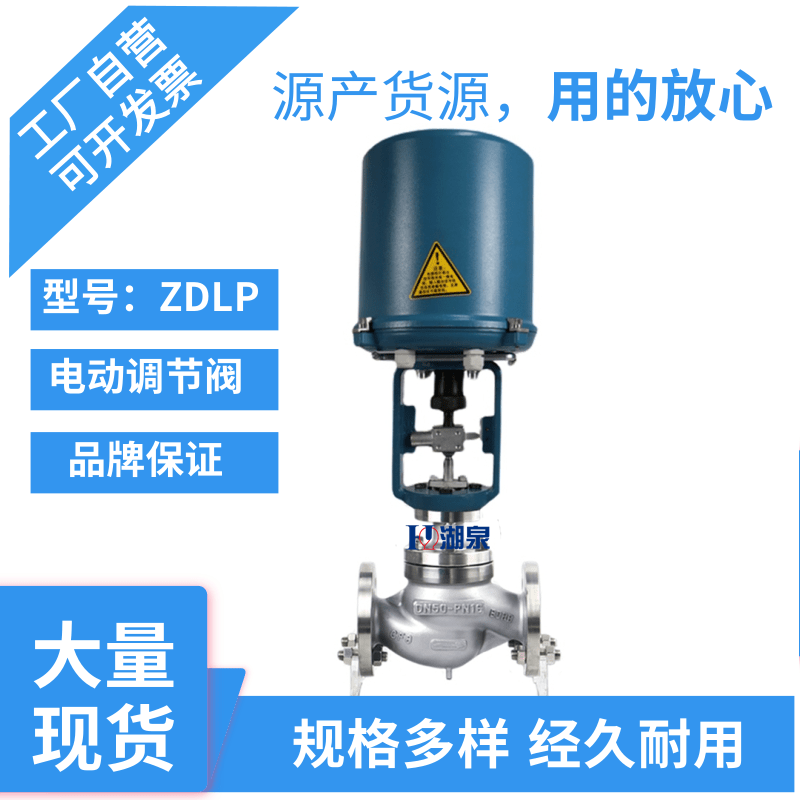

ZDLP型電子式電動單座調節閥由PSL系列和3810系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點。控制精度和性能比DKZ型有明顯提高。

ZDLP電動調節閥的閥體為低阻流直通單座上導向結構，具有精度高、流量大、泄漏量小的特點，控制精度和性能比DKZ型有明顯提高。閥芯采用單座柱塞型，材料包括不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等。此外，ZDLP電動調節閥還適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度的場合，如電力、冶金、化工、石油、環保、輕工等行業。

ZDLP電動調節閥的設計和制造考慮了多種工況需求，提供單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構形式，以滿足不同工況的需求。執行機構有薄膜式、活塞式兩種選擇，作用型式包括減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。閥體、閥芯、閥座等主要零部件采用不銹鋼材質，具有高強度和良好的耐腐蝕性能，填料、密封墊片等部件也采用高品質材料，確保閥門在惡劣環境下的穩定運行。工作溫度范圍廣泛，從-20℃至+220℃(常溫)，甚至可達-40℃至+450℃(中溫)和-250℃至-60℃(低溫)，適應于中溫、中壓場合。

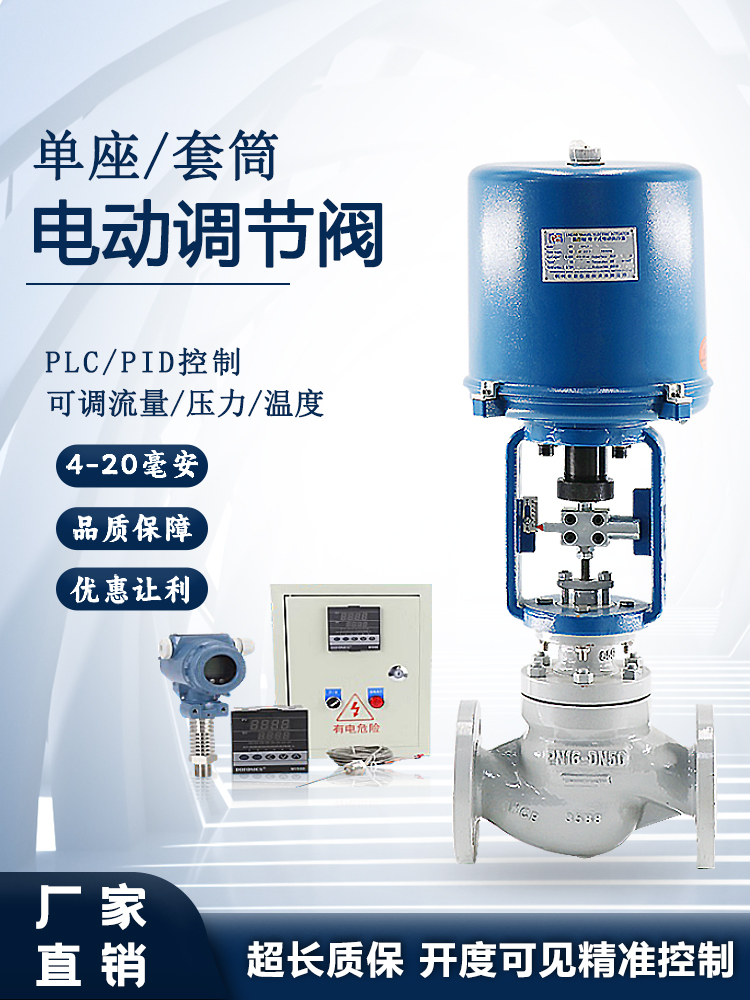

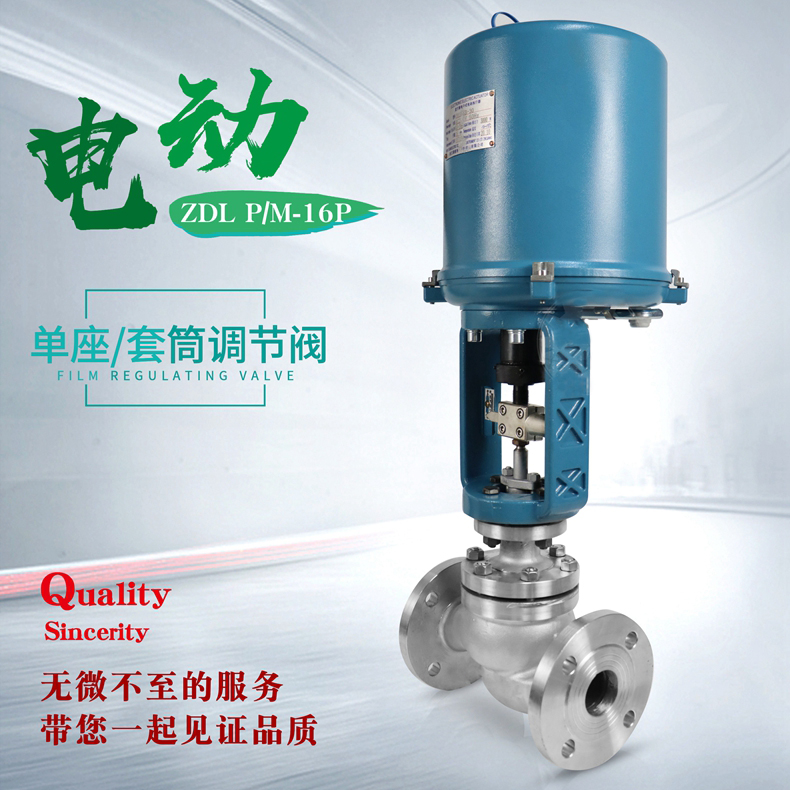

電動調節閥

ZDLP電動調節閥支持多種控制信號輸入方式，包括電壓、電流、開關量等，方便與各類控制系統對接，實現復雜控制邏輯。通過調整閥門的開度來控制流體的速度和流量，實現精確的流量控制。此外，該閥門還具備自力式壓力調節功能，無需外加能源，利用被調介質自身能量為動力源，通過執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定，這種設計使得閥門能在無電無氣的場所工作，既方便又節約了能源。

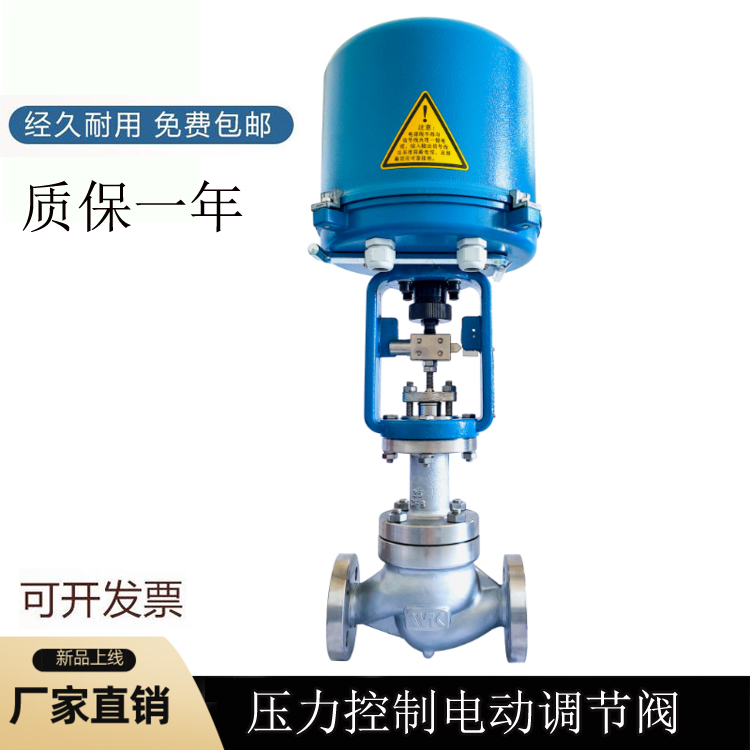

調節閥廠家
主要技術參數

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300	400
閥座通徑mm		20	26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數kv		6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600	2700
公稱壓力（MPa）		0.6,1.6， 2.5， 4.0， 6.4
行程		10	16		25		40			60			100
流量特性		直線，等百分比，快開
工作溫度℃		-40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通雙座鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
閥體允許壓差		≤公稱壓力											4.0	3.4
配用電動執行機構型號	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20			361LXB-30		361LXB-50

主要外形尺寸

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離（L）	PN16	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
標準閥蓋 h2	單座	625	660	672	817	847	1127	1143	1151	1279	1304	1369	1682	1823
標準閥蓋 h2	雙座		670	676	837	847	1147	1177	1201	1329	1354	1429	1802	1923
中溫型閥蓋h2	單座	825	860	892	1017	1047	1377	1393	1401	1599	1624	1689	2032	2171
中溫型閥蓋h2	雙座		870	876	1037	1047	1397	1427	1451	1649	1674	1749	2152	2273
H2	單座	91	112	118	129	144	173	191	195	243	251	290	380	436
H2	雙座		117	120	139	144	188	208	220	268	278	320	441	465
H3		87			90
ФD		225					257				310
法蘭標準		GB：1.6、2.5、4.06.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K
