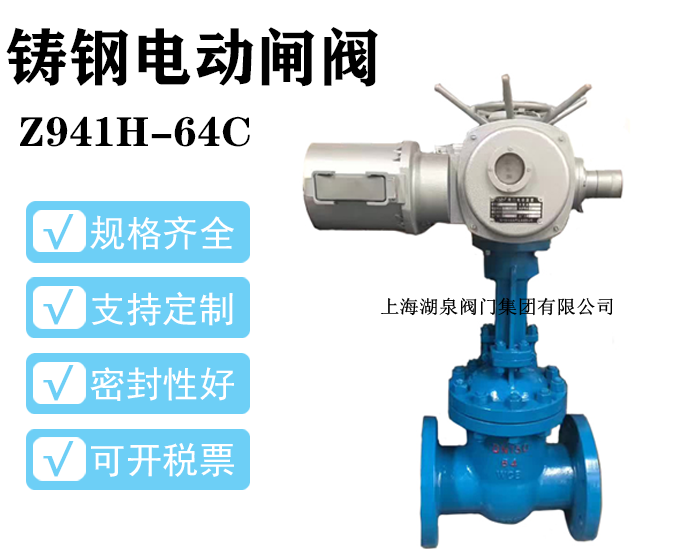

電動閥門z941h-16c DN600產品使用說明書
[ 2023-02-23 ]
更多點擊： 閥門

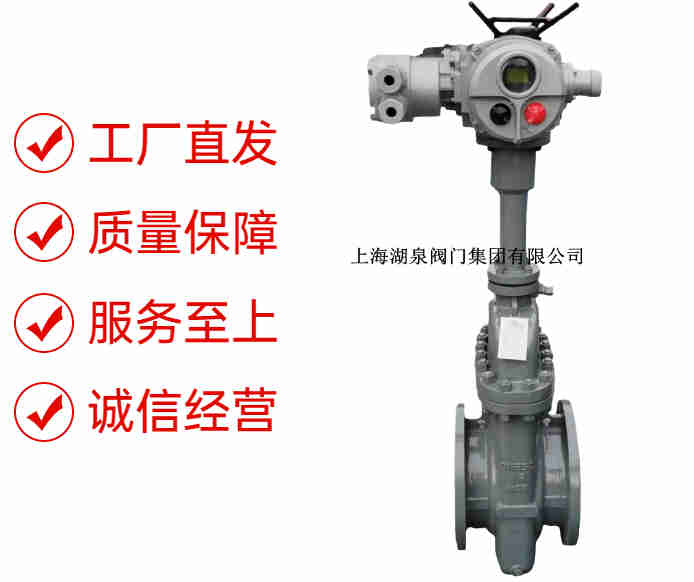

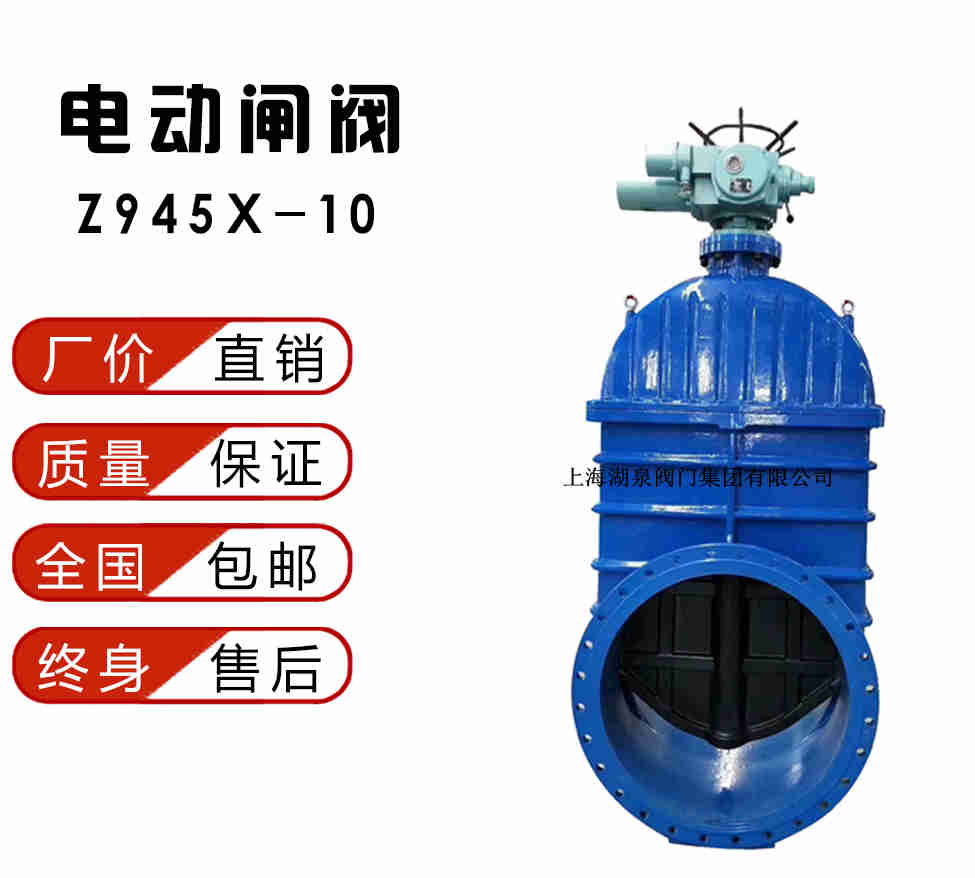

上海湖泉閥門集團有限公司電動閥門z941h-16c DN600產品使用說明書，大口徑閘閥DN700、DN600、DN500、DN400通常需要借助傘齒輪、電動、氣動、正齒輪等執行器進行協助驅動。我公司閘閥廣泛應用于工業、石油、冶金、環保、水處理、食品、藥品等行業。
主要經營產品有:閥門系列:閘閥，球閥，蝶閥，截止閥，調節閥，執行器等。公司主營:電動和氣動系列的閘閥,蝶閥,dn300電動閥門,dn300電動閥門,調節閥,氣動執行器及附件等.產品廣泛應用于石油,化工,新能源,水處理,廢氣,粉體輸送,電力等領域。
多年專注電動閥門的設計,生產及銷售.適用各種工況的調節和切斷,質量可靠,價格實惠,點擊在線咨詢報價.
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
電動閘閥主要外形尺寸：
上海湖泉閥門集團有限公司電動閥門z941h-16c DN600產品使用說明書，大口徑閘閥DN700、DN600、DN500、DN400通常需要借助傘齒輪、電動、氣動、正齒輪等執行器進行協助驅動。我公司閘閥廣泛應用于工業、石油、冶金、環保、水處理、食品、藥品等行業。
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 閘板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 閥桿 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨Graphite |
| 墊片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE |
石墨+304 Graphite+304 |
| 壓蓋 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
電動閘閥主要外形尺寸：
| 公稱通經DN | 主要外形尺寸和連接尺寸（mm） | 電動裝置 | WT（kg） | |||||||
| L | D | D1 | D2 | B | F | Z-D | H | |||
|
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I |
||||||||||
| 40 | 240 | 145 | 110 | 85 | 16 | 3 | 4-18 | 595 | DZW15 | 56 |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 | 653 | DZW20 | 59 |
| 65 | 270 | 180 | 145 | 120 | 18 | 3 | 4-18 | 665 | DZW20 | 62 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 725 | DZW20 | 74 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 | 787 | DZW20 | 92 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | 955 | DZW30 | 161 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | 1105 | DZW30 | 219 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 | 1343 | DZW45 | 376 |
| 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-25 | 1516 | DZW60 | 484 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 | 1678 | DZW60 | 695 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1849 | DZW90 | 977 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1937 | DZW90 | 1033 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 | 2234 | DZW120 | 1087 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 2432 | DZW180 | 1357 |
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-41 | 2489 | DZW250 | 1481 |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 2643 | DZW350 | 1845 |
