zb60-24礦用電動閥門接線圖及高清圖片
[ 2024-11-25 ]

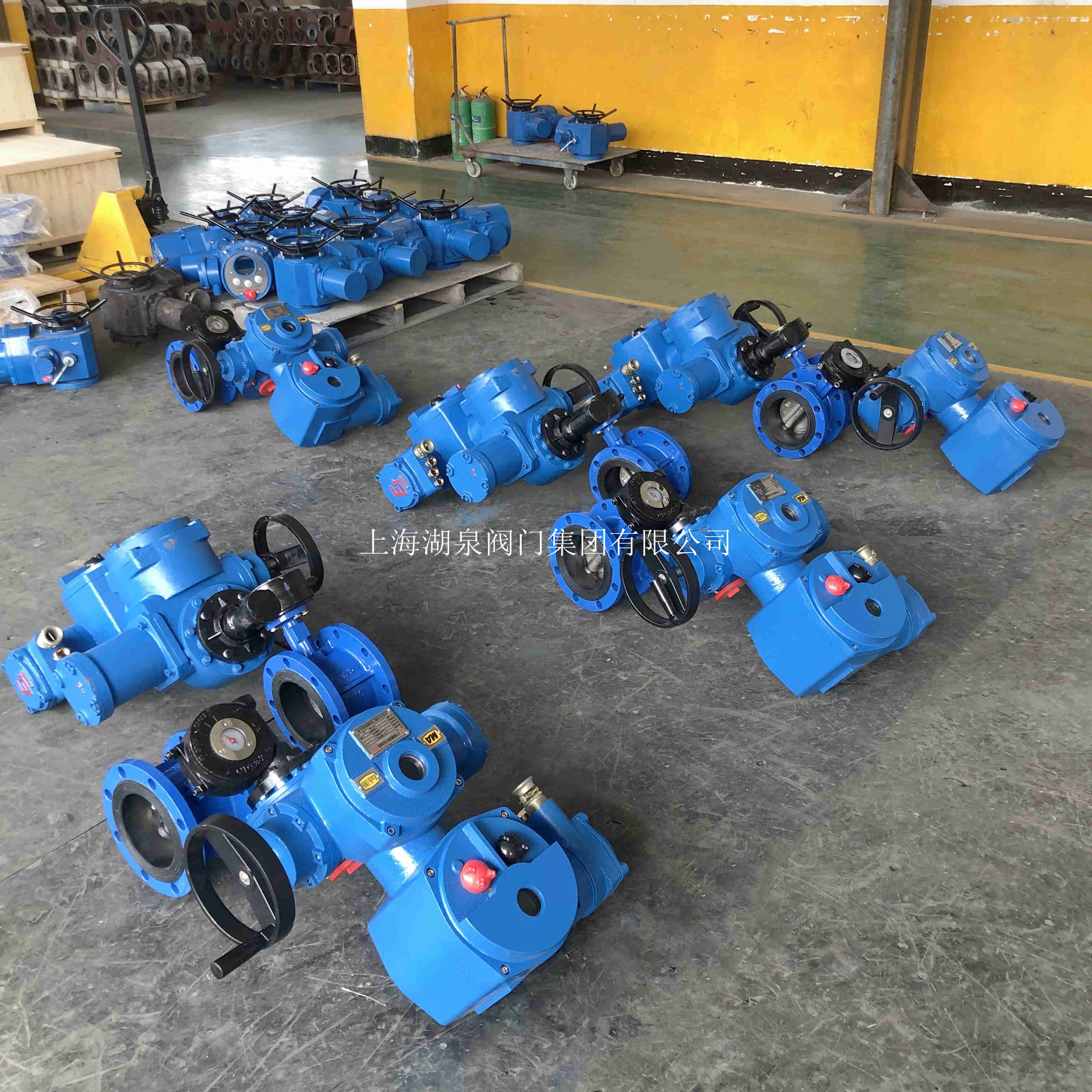

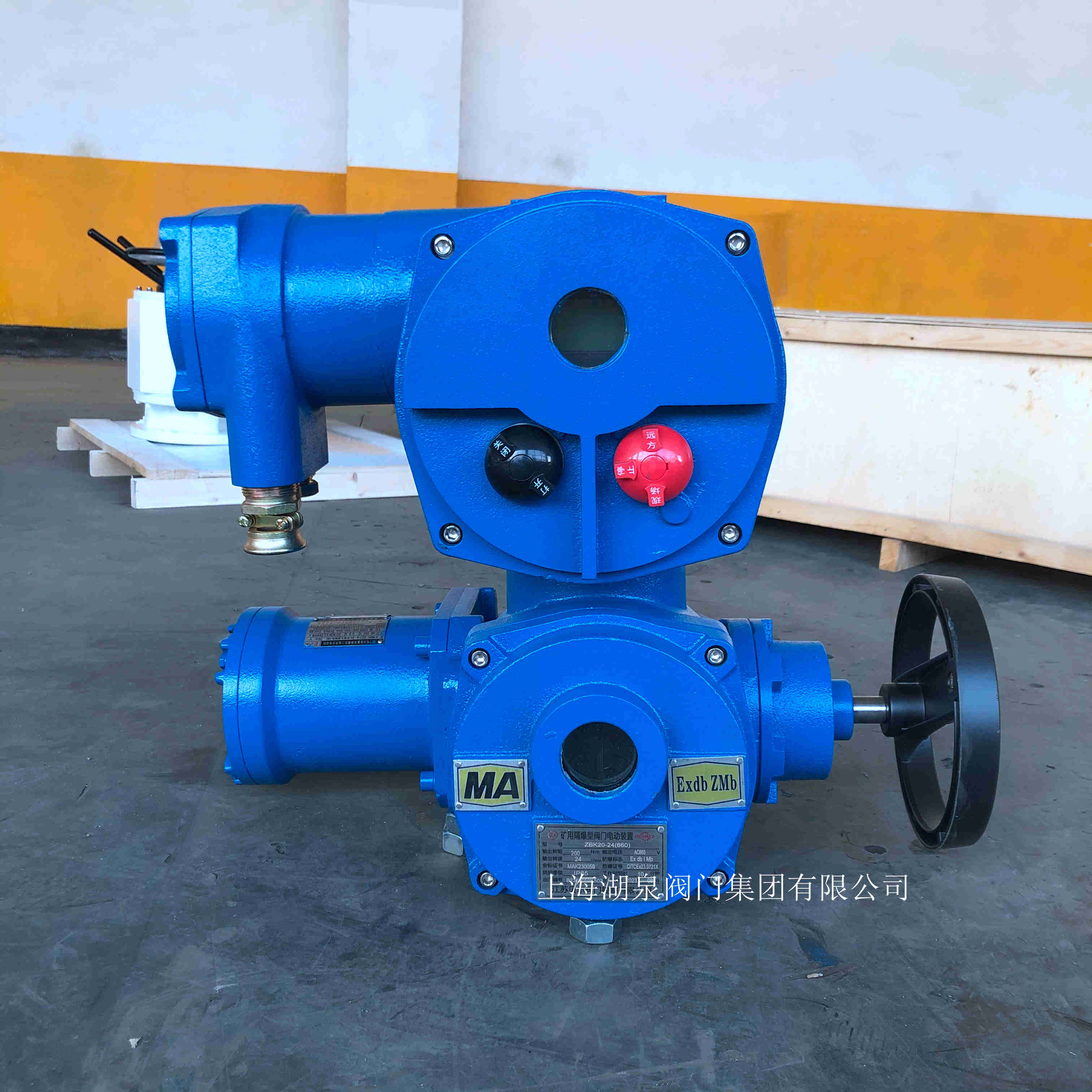

ZB60-24礦用電動閥門是一種隔爆型多回轉閥門電動裝置，適用于煤礦等易燃易爆環境中的閥門控制。
基本信息- 型號：ZB60-24
- 適用環境：適用于煤礦等易燃易爆環境，防護等級為ExDII BT4，防護等級IP65
- 電源要求：三相交流380V，50Hz，控制線為220V，50Hz，遠程控制為24VDC
主要技術參數
- 輸出轉矩范圍：50-10000Nm
- 輸出轉速范圍：12-36rpm
- 工作環境：環境溫度-20~+60℃，相對濕度≤90%（25℃時）
使用場景和配套設備
- 使用場景：適用于對閘閥、截止閥等閥門的開啟、關閉或調節控制，廣泛用于煤礦、化工、石油、電力等行業。
- 配套設備：必須與KXBC型煤礦用隔爆型閥門電動裝置控制箱相互配套后才能使用，并可與DCS系統銜接，實現無人值班控制。
安裝和維護注意事項
- 電源檢查：接通電源前確認電源電壓與電動執行機構銘牌上注明的電源電壓一致。
- 管道清洗：確保管道清洗干凈，介質內無雜質。
- 電源線容量：電源線應有足夠的容量以滿足電動執行機構的額定電流及啟動電流要求。
- 安裝空間：安裝時應保證維修拆卸各部件時所需的空間。
- 型號參數：確認電動執行機構的型號和參數符合現場安裝需要和技術要求。
- 防爆面保護：在隔爆面上涂防銹油，電氣置蓋應蓋嚴緊固，以防雨水或潮氣進入。
- 定期檢查：不經常使用時，應定期檢查保養并操作運行。
