產品名稱：閥門電動執行器[ 2020-06-11 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

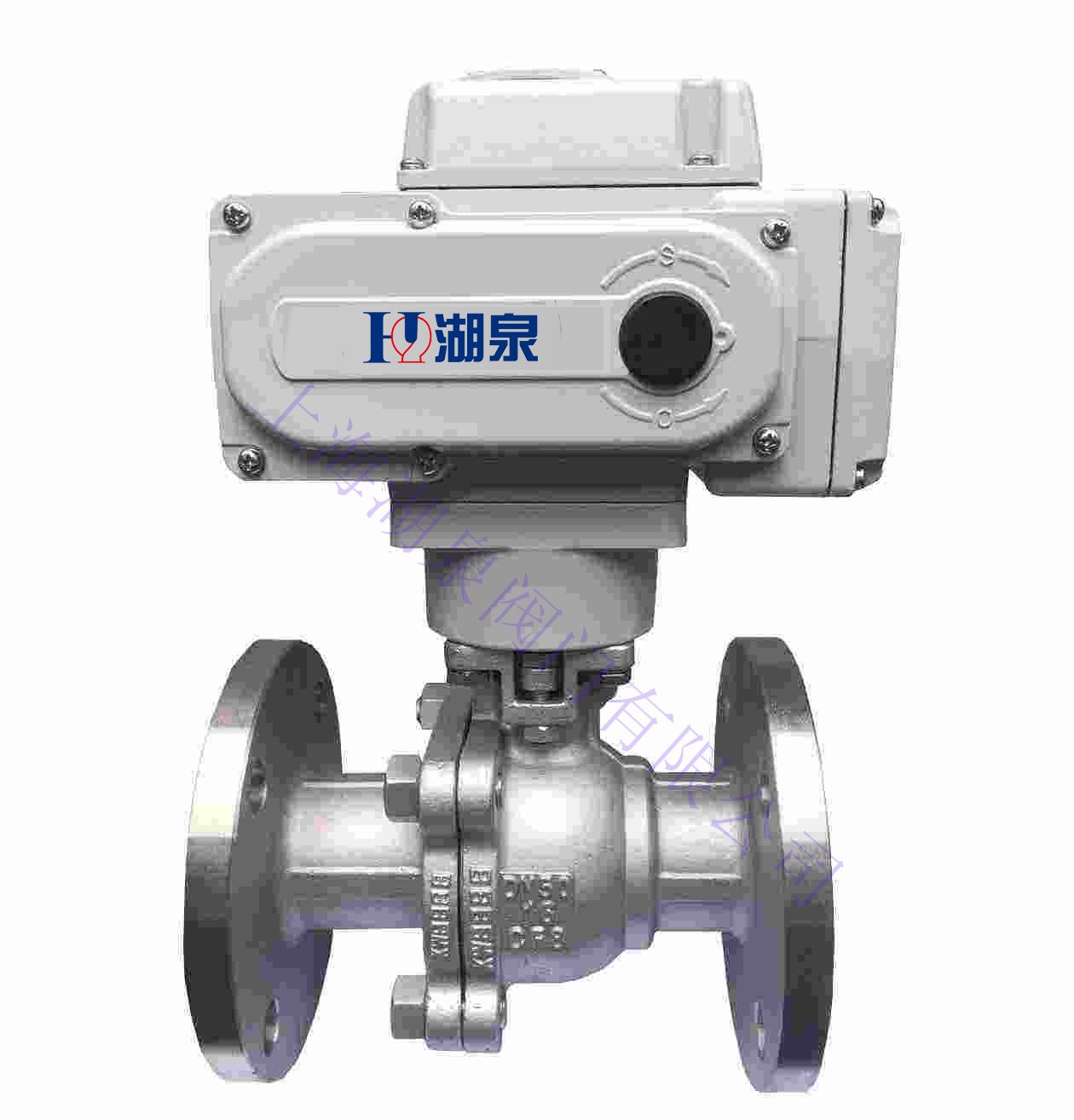

一、閥門電動執行器主要介紹

上海湖泉閥門有限公司生產的閥門電動執行器由執行機構和閥門兩部分組成。它通過執行元件直接改變生產過程的參數，使生產過程滿足預定的要求。來自控制器的控制信息把它轉換為驅動調節機構的輸出（如角位移或直線位移輸出）。泛應用于石油、化工、電力、冶煉、能源、建材、制藥、紙、水處理、釀造、食品加工、船舶及樓宇自動化系統等。

二、閥門電動執行器主要特性

1.外殼—使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。

2.電機—采用SPG電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。

3.受動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。

4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈(SLU)可供選擇。

5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。

6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。

7.扭距開關(除HQ-008外)—可提供過載保護，防止損壞電機。(出廠前以設定好，請用戶不要隨便更改設置)。

8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。

9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。

10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。

11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。

三、閥門電動執行器標準技術參數

外殼	鋁合金外殼，防水級別：IP67,NEMA4 and6
電機電源	標準：220V AC單相可選：110V AC單相，380、440V AC 3相，50/60Hz，正負10% 24V DC/110V DC/220V DC
扭矩開關	開/關，各1個，SPDT，250V AC 10 A
電機	鼠籠式異步電機
限位開關	開（On）/關（Off），SPDT，250V AC 10A
輔助限位開關	開（On）/關（Off），SPDT，250V AC 10A
行程	90°正負10°
失效保護/操作溫度	內置熱保護，開120℃正負5℃/關97℃正負15℃
指示器	連接的位置指示
手動操作	機械手柄（可選擇裝手輪）
自鎖裝置	渦輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W（110/220V AC）
接線孔	2個PF 3/4寸
環境溫度	-20℃~+70℃
潤滑	鋁基潤滑脂（EP型）
材料	鋼，鋁合金，鋁青銅，聚碳酸酯
環境濕度	最大90%RH
抗震性能	X Y Z 10g，0.2~34 HZ，30分
外涂層	干粉，環氧聚酯

四、閥門電動執行器手動操作的注意事項

1、閥門的開啟方向，通常是逆時針表示打開，順時針表示閥門關閉。因此，開關閥門時要注意方向。
2、閥門上的手輪、手柄是按正常人力設計的，因此，在閥門使用上規定，不允許操作者借助杠桿和長扳手開啟或關閉閥門。
3、當手輪全開后，應倒轉少許，使螺紋之間嚴緊，以免松動損傷。
4、若手輪是做限位用的，應在預定位置，檢修時可借助標尺和記號記住它們?nèi)_和全關位置，這樣可以避免全開時頂撞死點。
5、閥門出廠時，不論氣動執行器是正作用還是反作用，手輪都在開啟狀態，并都用鎖母鎖死，以免操作人員誤操作把手輪關下去，閥門無法打開或達不到所需流量，造成不必要的事故和損失。
6、操作人員在用手輪操作前，先將手輪鎖母松掉，再進行操作，操作完成后，如無特殊說明，一定要把手輪打開，并用鎖母鎖死。

五、閥門電動執行器性能參數

型號	最大輸出扭矩	動作時間	最大軸徑	電機F級	額定電流（A）60/50Hz				手輪轉數	重量
	最大輸出扭矩	60/50Hz	最大軸徑	電機F級	單相		三相		手輪轉數	重量
	Kg－m	90°	mm	W	110V	220V	380V	440V	N	Kg
HQ－008	8	13/16	Ф20	15	1.10/0.95	0.55/0.54	N/A	N/A	10	7.4
HQ－015	15	21/25	Ф22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	11	16.6
HQ－020	20	21/25	Ф22	40	1.67/1.67	0.89/0.85	0.31/0.31	0.30/0.31	11	16.6
HQ－030	30	26/31	Ф35	40	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	13.5	22
HQ－050	50	26/31	Ф35	90	3.60/3.62	1.55/1.58	0.59/0.59	0.58/0.58	13.5	23
HQ－060	60	26/31	Ф35	90	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	13.5	23
HQ－080	80	31/37	Ф45	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	16.5	29
HQ－120	120	31/37	Ф45	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	16.5	29
HQ－200	200	93/112	Ф65	180	4.10/4.10	2.15/2.30	0.85/0.85	0.79/0.79	49.5	75
HQ－300	300	93/112	Ф65	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	49.5	75
